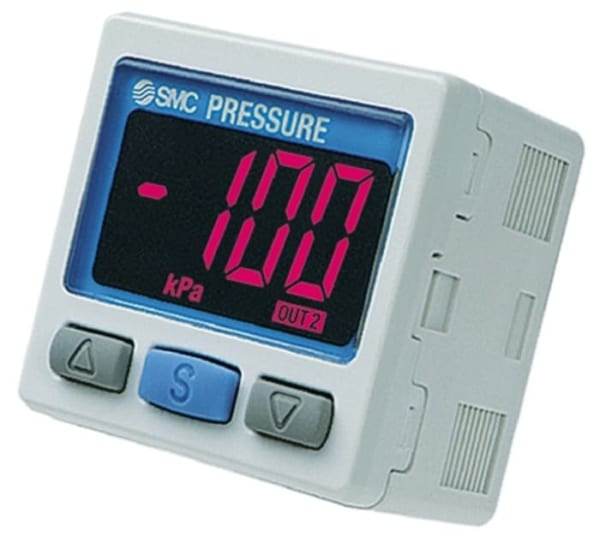

Cảm biến áp suất chân không SMC ISE20A

Cảm biến áp suất chân không SMC là gì

Cảm biến áp suất chân không SMC (SMC Vacuum sensor/ vacuum pressure switch) là cảm biến áp suất âm, để đo độ chân không trong hệ thống chân không. Cảm biến áp suất chân không còn gọi là cảm biến áp suất âm (áp suất hút).

Cảm biến chân không áp suất âm điện tử SMC có màn hình hiển thị mức áp suất, với nhiều đơn vị đo như mbar, mmHg, Torr, Mbar, kPa. Điều này giúp ta có thể quan sát, giám sát trực tiếp mức áp suất thực tế của hệ thống bằng con số mức áp suất chân không chính xác.

Cảm biến khi đo đạt mức áp suất cài đạt sẽ xuất tín xuất tín hiệu: Tín hiệu Analog 0-5V, 4-20mA  hoặc 10v ( 0-10V ). Ngoài ra, cảm biến đo áp suất chân không có thể xuất tín hiệu tiếp điểm NPN hoặc PNP để ta điều khiển đóng ngắt hệ thống bơm chân không.

SMC tập đoàn sản xuất thiết bị khí nén hàng đầu Nhật Bản, được thành lập từ năm 1959, với 82 chi nhánh trên toàn thế giới và nhà máy trên 28 quốc gia. Cảm biến áp suất chân không SMC là một trong những dòng thông dụng trong các nhà máy tại Châu Á.

Các loại cảm biến áp suất chân không tuyệt đối

Cảm biến áp suất có hai loại chính : đo áp suất tuyệt đối và áp suất tương đối.

Trong đó :

• Cảm biến áp suất tương đối (cảm biến SMC) : đo áp suất dựa vào áp suất khí quyển lấy cột mốc 0 bar ( 1 atm ) làm gốc. Áp suất âm tương ứng với dấu Trừ ( – ) trước giá trị đo.
• Cảm biến áp suất tuyệt đối : đo áp suất tính từ áp suất chân không, tức là tại môi trường bình thường đã là 1 bar. Áp suất luôn hiển thị giá trị đo được và lớn hơn 1 bar so với áp suất tương đối.

Trong hai loại này thì cảm biến áp suất tương đối và cảm biến áp suất tuyệt đối được sử dụng phổ biến hơn bởi vì khi áp suất hiển thị giá Âm chúng ta biết ngay đó là áp suất âm. Còn, áp suất Dương thì hiển thị bình thường.

Lưu ý khi chọn cảm biến áp suất chân không

Dãy đo áp suất âm (chân không) hiện nay trên thế giới cao nhất chỉ -1 bar được ứng dụng vả sản xuất thiết bị công nghiệp. Một số khách hàng nhầm lẫn đơn vị đo áp suất, yêu cầu dãy đo áp suất -10bar. Nhưng thực tế không có hãng sản xuất nào sản xuất cảm biến hoặc đồng hồ áp suất -10bar cả.

Tín hiệu ngõ ra của cảm biến cũng cần được quan tâm để cài đặt giá trị cho PLC hoặc biến tần,… cho đúng. Ví dụ tín hiệu 4-20mA tương đương với dãy đo -1…0bar. Như vậy khi cảm biến ở 0bar trạng thái chưa tác động ngõ ra là 20mA. Khi cảm biến đặt mức -1bar tín hiệu 4mA.

Đối với các hóa chất ăn mòn như : axít, dung dịch có chứa axít,…thì cảm biến áp suất chân không dùng cho môi trường này phải là cảm biến loại màng chống ăn mòn.
