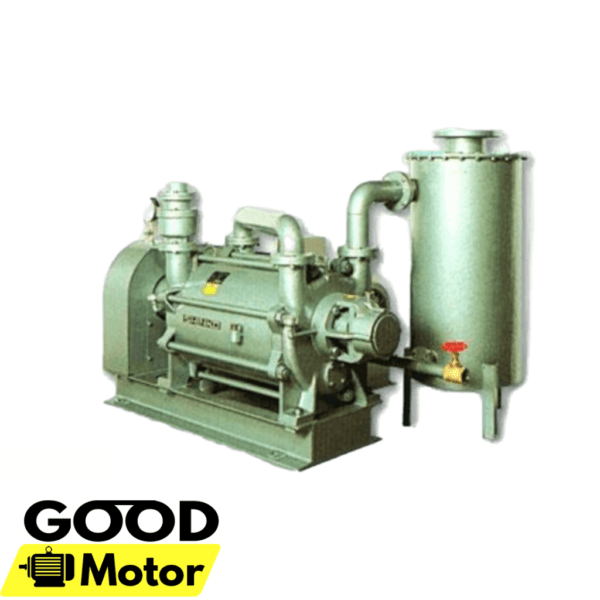

Bơm hút chân không vòng nước 2 cấp Shinko Seiki SW – 600 III S

Bơm chân không vòng nước Shinko Seiki

Bơm vòng nước bao gồm một thân bơm hình trụ và cánh bơm. Cánh bơm không tâm với thân bơm. Khi cánh bơm quay với một lượng nước phù hợp được đổ vào thân bơm, nước được kín khít và nặng hình thành một vòng tâm trên bề mặt trong của thân bơm do lực ly tâm, như được thể hiện trong hình vẽ. Khi thể tích giữa các lá cánh của cánh bơm và bề mặt trong của thân bơm thay đổi, bơm liên tục hút vào, nén và xả khí qua các cổng hút và xả trên tường bên hoặc tường trong của cánh bơm. Tốc độ quay cao làm cho việc xả khí trở nên rất hiệu quả. Vòng nước đóng vai trò như một miếng niêm phong, đảm bảo khí đã bị hút vào bơm sẽ được xả ra.

[Tính năng] Nhờ vào niêm phong bằng nước, các bơm có thể xả các khí dễ cháy và ăn mòn. Loại bơm vòng nước này phù hợp cho khí thải chứa hơi nước và giọt nước. Thiết kế bơm 2 giai đoạn cho hiệu suất cao ở áp suất dưới 3 × 104 Pa.

Bơm chân không vòng nước Shinko Seiki

Bơm vòng nước bao gồm một thân bơm hình trụ và cánh bơm. Cánh bơm không tâm với thân bơm. Khi cánh bơm quay với một lượng nước phù hợp được đổ vào thân bơm, nước được kín khít và nặng hình thành một vòng tâm trên bề mặt trong của thân bơm do lực ly tâm, như được thể hiện trong hình vẽ. Khi thể tích giữa các lá cánh của cánh bơm và bề mặt trong của thân bơm thay đổi, bơm liên tục hút vào, nén và xả khí qua các cổng hút và xả trên tường bên hoặc tường trong của cánh bơm. Tốc độ quay cao làm cho việc xả khí trở nên rất hiệu quả. Vòng nước đóng vai trò như một miếng niêm phong, đảm bảo khí đã bị hút vào bơm sẽ được xả ra.

Mẫu máy	Tỉ lệ xả khí thải 2X10Pa L/min		Áp suất đạt được Pa		Tốc độ quay min-1		Công suất kW	Tốc độ cấp nước L/min	Kích thước cổng hút	Kích thước cổng xả	Kích thước tổng (mm)	Khối lượng (kg)
	50Hz	60Hz	Nhiệt độ nước ở 15oC	có bơm bù áp	50Hz	60Hz
SW-S7	90	105	6.7x103	-	2900	3500	0.4 (2P)	4	Rc1/2T 1/2)	Rc1/2(PT1/2)	334X223X277	24
SW-S15	250	300	6.7x103	-	2900	3500	0.75(2P)	5	Rc1/2(PT1/2)	Rc1/2(PT1/2)	363X240X353	24
SW-25S	370	450	2.3x103	1.3x103	2900	3500	1.5(2P)	6	VF25	Rp1(PS1)	780X445X494	50
SW-50S	700	850	2.3x103	1.3x103	2900	3500	2.2(2P)	8	VF25	Rp1(PS1)	820x454x494	58
SW-100IIS	1250	1500	2.3x103	8x103	1450	1750	3.7(4P)	10	VF40	Rp2(PS2)	1000>590>605	120
SW-150S	2100	2500	2.3x105	8x103	1450	1750	5.5(4P)	12	VF50	Rp2(PS2)	1154X713X625	140
SW-200S	2500	3000	2.3x106	8x103	1450	1750	7.5(4P)	16	VF50	JIS10K-50A	1320 X 795 X 760	185
SW-150S	2100	2500	2.3x107	8X102	1450	1750	5.5(4P)	12	VF50	Rp2(PS2)	1154X713X625	140
SW-200S	2500	3000	2.3x108	8X102	1450	1750	7.5(4P)	16	VF50	JIS10K-50A	1320X795X760	185
SW-300S	4600	5500	2.3x109	8X102	1450	1750	11 (50Hz) (4P) 15 (60Hz)	35	VF50	VG80	1610X895X877	350
SW-600ms	10000		2.3x103	8X102	950		30 (4P)	80	VF80	JIS10K-150A	1560X1220X1200	700

SW-AS series

Dòng bơm SW-AS cho thấy khả năng rất tốt trong việc chống ăn mòn trong quá trình hút khí ăn mòn. Chúng được làm từ SUS316 hoặc SCS14.

Mẫu máy

Tỉ lệ xả khí thải tại  2X10Pa L/min

Áp suất đạt được Pa

Tốc độ quay min-1

Công suất

Tốc độ cấp nước L/min

Kích thước cổng hút

Kích thước cổng xả

Kích thước tổng

Khối lượng

50Hz

60Hz

Nhiệt độ nước ở 15oC

có bơm bù áp

50Hz

60Hz

kW

L/min

diameter

diameter

mm

kg

SW-25AS

370

450

2.3X10

1.3X103

2900

3500

1.5 (2P)

6

VF25

Rp1(PS1)

780X445X494

50

SW-50AS

700

850

2.3X10³

1.3X103

2900

3500

2.2(2P)

8

VF25

Rp1(PS1)

846X454X494

58

SW-100AS

1350

1630

2.3X10³

8X102

1450

1750

5.5(4P)

12

VF50

JIS10K-50A

1210X812X730

180

SW-200AS

2100

2700

2.3X10

8X102

1450

1750

7.5 (4P)

16

VF50

JIS10K-50A

1302X796X755

185

SW-300AS

3700

4400

2.3X10

8X102

1450

1750

11 (50Hz) (4P)

35

VF50

VG80

1740 X 895 X 878

350

15 (60Hz) 4P

Dòng SW-C

Khí đã được hút vào máy bơm có thể hòa tan hoặc trộn lẫn với chất lỏng bịt kín và do đó được thải ra khỏi máy bơm dưới dạng khí thải. Điều này có thể gây ô nhiễm môi trường tùy thuộc vào loại khí. Để ngăn chặn vấn đề này, máy bơm dòngSW-C luân chuyển chất lỏng bịt kín bên trong, do đó không gây ra mối đe dọa nào cho môi trường. Chất lỏng làm kín được làm mát bằng bộ trao đổi nhiệt. Mạch tuần hoàn là một cấu trúc kín.

Mẫu máy	Tỉ lệ xả khí thải 2X10Pa L/min		Áp suất đạt được Pa		Tốc độ quay min-1		Công suất kW	Tốc độ lưu chất niêm phong tiêu chuẩn L/min	Lưu lượng nước làm mát cho bộ trao đổi nhiệt	Kích thước tổng (mm)	Khối lượng (kg)
	50Hz	60Hz	Nhiệt độ nước ở 15oC		50Hz	60Hz
SW-25SC	370	450	2.3x103		2900	3500	1.5 (2P)	7	12	780X630X730	135
SW-50SC	700	850	2.3x103		2900	3500	2.2 (2P)	8	13	820X652X730	150
SW-100II SC	1250	1500	2.3x103		1450	1750	3 7 (4P)	18	17	1000X710X890	255
SW-150SC	2100	2500	2.3x103		1450	1750	5.5 (4P)	20	33	1200X770X 1020	310
SW-200SC	2500	3000	2.3x103		1450	1750	7.5 (4P)	25	45	1416X825X 1045	450
SW-300SC	4600	5500	2.3x103		1450	1750	11 (4P) 15	50	80	1610X 1100X 1360	770
SW-600III SC	10000		2.3x103		1000		30 (4P)	100	170	1850X 1700X 1930	1650
SW-25ASC	370	450	2.3x103		2900	3500	1.5 (2P)	7	12	780X630X730	135
SW-50ASC	700	850	2.3x103		2900	3500	2 2 (2P)	8	13	820X652X730	150
SW-100ASC	1350	1630	2.3x103		1450	1750	5.5 (4P)	20	33	1220X950X 1022	380
SW-200ASC	2100	2700	2.3x103		1450	1750	7.5 (4P)	25	45	1417X965X 1135	450
SW-300ASC	3700	4400	2.3x103		1450	1750	11 (4P) 15	50	80	1610X 1100X 1360	770

Cơ chế làm kín

Thông thường, dòng SW sử dụng đệm kín cho phốt trục. Tuy nhiên, phốt cơ khí cũng có sẵn trên hầu hết các kiểu máy như thông số kỹ thuật tiêu chuẩn.

• Được điều áp bằng lực lò xo, hệ thống phớt được tự động điều chỉnh để chống mài mòn bề mặt trượt và rung động trục. Với cấu trúc này, có thể nhận được bảo trì miễn phí. Vòng đệm không cần phải vặn chặt lại hoặc nạp lại để bù cho độ mòn của vòng đệm và trục không cần thay thế do mòn.
• Các vật liệu làm kín trượt lên nhau, không gây hư hại cho trục. (Với loại đệm lót, trục bị hư hỏng do ma sát trực tiếp giữa trục và đệm lót, vì vậy phải thay thế trục nếu mòn nghiêm trọng.) Diện tích ma sát và hệ số ma sát của phớt trục bơm nhỏ. Cấu trúc này làm giảm tổn thất điện năng, dẫn đến tiết kiệm năng lượng.
• Đa lò xo có độ tin cậy cao được sử dụng. (Đối với một số kiểu máy, lò xo đơn được sử dụng.)

Phụ kiện tùy chọn cho máy bơm chân không vòng nước

Đầu phun khí được gắn vào cổng hút của máy bơm vòng nước, để tạo chân không thấp hơn áp suất hơi của chất lỏng bịt kín. Đầu phun khí được dẫn động bằng cách đưa khí vào, vì vậy áp suất tại cổng hút của máy bơm là 8x 103 đến 1,3x 104 Pa. Do đó, có thể giảm tiếng ồn khi vận hành máy bơm và hầu như không có thay đổi về công suất dẫn động.

Mẫu máy		Kích thước (mm)								Kích thước cổng hút			Kích thước cổng xả			Kích thước van khí cổng hút		Khối lượng (Kg)
		A			B	c		D
SAE -25		208			118	90		30		VF25			VG25			1/48		3.6
SAE -50		245			155	90		30		VF25			VG25			1/48		3.8
SAE -10011		312			202	110		30		VF50			VG40			3/88		7
SAE -150		382			272	110		30		VF50			VG50			3/88		7.4
SAE -200		336			236	100		40		VF50			VG50			1128		6
SAE -300		450			340	110		45		VF50			VG50			3/48		9
SAE -600		595			475	120		70		VF80			VG80			18		24
