Van 1 chiều cổng hút bơm hút chân không Busch RA 0016 C/ RA 0025 C

Van 1 chiều cổng hút bơm hút chân không Busch RA 0016 C/ RA 0025 C (Anti-suckback valve for inlet)

Cấu tạo của bơm hút chân không bao gồm cổng hút chân không – vacuum suction inlet (hút không khí) và xả khí ra cổng xả (outlet).

Khi bơm hút chân không hoạt động, bên trong bơm hút chân không vòng dầu có 3 cánh gạt để hút khí liên tục. Van cổng hút 1 chiều có lưới lọc giúp giữ lại những vật ngoài mong muốn, tránh những vật này đi vào làm phá buồng bơm. Van 1 chiều cổng hút làm cho khí được hút theo 1 chiều và ngăn không cho không khí hồi lại. Van cổng hút 1 chiều đóng mở liên tục giúp không khí được hút vào bơm chân không, đồng thời tránh dầu đi ngược từ bơm chân không vào buồng khí cần hút chân không (ví dụ: buồng sấy, buồng khử bọt dung dịch).

Khi tắt máy bơm hút chân không, van cổng hút inlet 1 chiều đóng lại giúp giữ áp khi tắt máy, do van ngăn không khí đi ngược.

Nếu van chân không 1 chiều cổng hút (inlet valve) bị hư, bơm chân không sẽ không đạt áp khi chạy do không khí quay ngược lại 1 phần trong quá trình cánh gạt quay. Ngoài ra, khi tắt máy không khí sẽ bị hút ngược lại. Thậm chí, dầu trong máy bơm hút chân không sẽ bị hút ngược ra ngoài.

Vị trí của van một chiều trong bơm hút chân không vòng dầu.

Van 1 chiều cổng hút được lắp ngay tại cổng hút của bơm chân không, phía trên trục cánh gạt bơm hút chân không. Kích thước của van hút tỉ lệ thuận với công suất của bơm.

Cấu tạo của van một chiều cổng xả bơm hút chân không Busch vòng dầu 1 cấp

Van chân không 1 chiều cổng hút có tác dụng làm không khí hút vào bơm chân không theo 1 chiều. Bộ phận này như hình, có cấu tạo gồm trục van, lò xo, chặn hình nón và ron silicon. Khi không khí đi theo chiều thuận, áp suất sẽ đè chặn hình nón và lò xo, không khí sẽ thoát ra ngoài. Khi không khí đi theo chiều nghịch sẽ không thoát ra được do khối chặn hình nón và ron silicon ép lại.

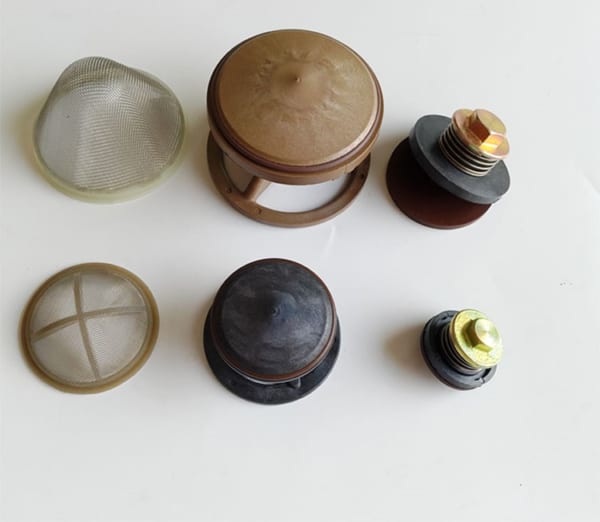

Các sản phẩm van 1 chiều cổng hút bơm hút chân không Busch (Inlet Valve)
